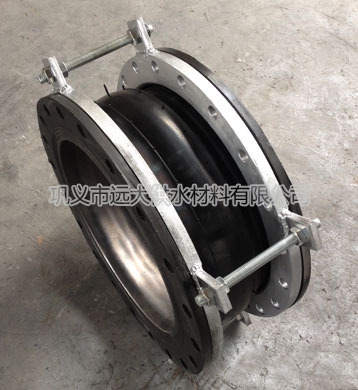

防拉脫橡膠接頭
產品簡介 ：防拉脫橡膠接頭需承受較高壓力，軸向或徑向位移范圍有可能超出允許值時，可采用限位裝置。
防拉脫橡膠接頭需承受較高壓力，軸向或徑向位移范圍有可能超出允許值時，或用戶對橡膠接頭的位移性能有特殊要求時，均可采用限位裝置。
限位裝置的形式有三種
A型—限位螺桿緊固在管道法蘭盤上（圖a）
B型—限位螺桿焊接在管道法蘭盤上（圖b）
以上兩種形式均可將橡膠接頭的位移量限制在用戶所需要的范圍之內。
當用戶只允許橡膠接頭存在徑向位移而不允許有軸向位移時，限位裝置實質上就是一種軸向定位器，即我廠所規定的C型（圖C）
注意：可曲撓橡膠接頭一般可以承受其工作壓力而產生軸向負荷與徑向扭曲是不需要限位器與定位器的。
防拉脫橡膠接頭技術參數
| 公稱通徑 | 長度 L | 法蘭厚度b | 螺栓數 | 螺栓直徑 mm | 螺栓孔中心 (圓直徑mm) | 軸向位移mm | 橫向位移 mm | 偏轉角度 a1+a2 | ||
| mm | 英寸 | 伸長 | 壓縮 | |||||||
| 32 | 1.25 | 95 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 24 | 8 | 23 | 240 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 24 | 8 | 23 | 295 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 26 | 12 | 23 | 350 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 28 | 12 | 23 | 400 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 28 | 16 | 23 | 460 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 30 | 16 | 25 | 515 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 30 | 20 | 25 | 565 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 32 | 20 | 25 | 620 | 6 | 25 | 22 | 15 |
| 600 | 24 | 260 | 36 | 20 | 30 | 725 | 6 | 25 | 22 | 15 |
| 700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 38 | 24 | 34 | 950 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 42 | 28 | 34 | 1050 | 6 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 44 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 48 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350 | 44 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 44 | 40 | 34 | 1760 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 350 | 48 | 44 | 41 | 1970 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 420 | 50 | 48 | 48 | 2180 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 580 | 54 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 610 | 60 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 650 | 62 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 680 | 64 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 680 | 68 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 |
